TESDA28VU18P1Q1は、電子システム内の電源インターフェース、制御ライン、または低速データラインを保護するために設計された単方向ESD保護ダイオードです。静電気放電 (ESD) や雷による過電圧損傷から、電源および制御ラインに接続されたデリケートな電子部品を保護するよう特別に設計されています。

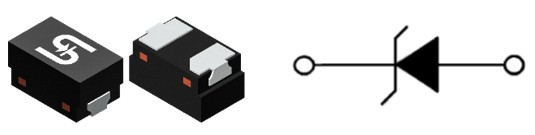

本製品は、超小型DFN1006-2LW表面実装パッケージ (SMD) に収められたESD保護デバイスで、静電気放電 (ESD) やその他の過渡現象による損傷から、自動車の車載ネットワークの単一バスラインを保護するように設計されています。
主な特長
- AEC-Q101準拠
- ウェッタブルフランク
- ESD保護性能：
IEC 61000-4-2 (ESD) ±15kV (気中)、±15kV (接触)
IEC 61000-4-5 (雷) 1.7A (8/20us)

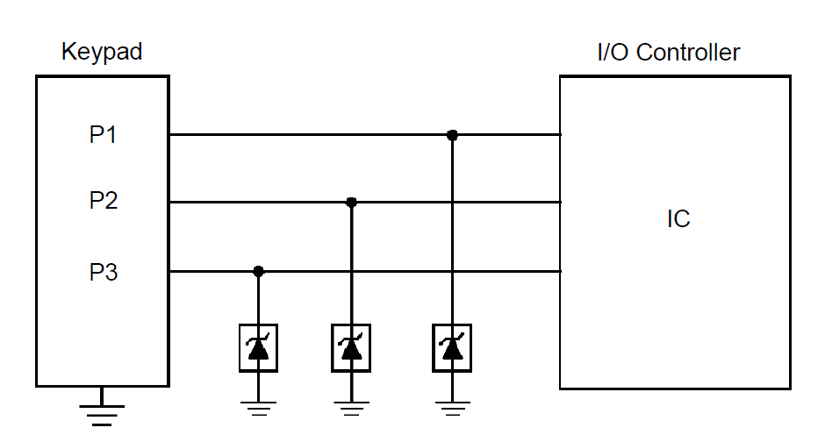

アプリケーション
- 車載用低速データライン
- ポータブル計装機器
- 汎用I/O
- モバイルおよびハンドヘルド機器
製品ポートフォリオ
| Part Number | Package | VWM (V) | CJ (pF) Max. | ESD robustness (IEC61000-4-2) (kV) | IPPM at tp = 8/20μs (A) |
| TESDA28VU18P1Q1 | DFN1006-2LW | 28 | 18.6 | 15 | 1.7 |
